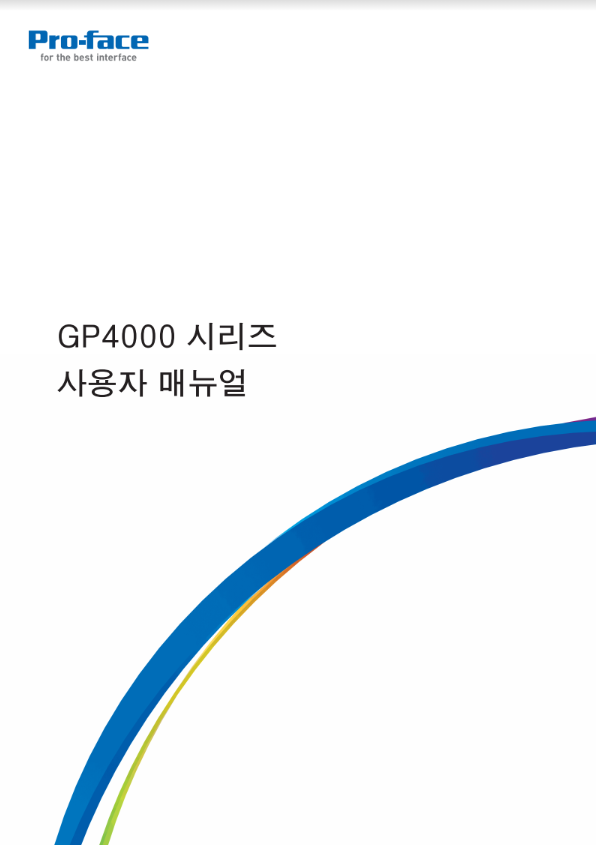

GP-Pro EX(프로페이스 터치) 사용자 메뉴얼 다운로드 하기

Pro-Face 관련 메뉴얼을 한번에 다운받을 수 있습니다.

또한, 다운 받으시면 각 기능들에 대한 메뉴얼도 함께 받으실 수 있습니다.

관련 링크

1. GP Pro EX 한글화 하는 방법

https://ihluck77.tistory.com/53

2. GP Pro EX 다운로드 하는 방법

https://ihluck77.tistory.com/48

3. GP Pro EX 업데이트 방법

https://ihluck77.tistory.com/49

 바로보기 및 Download 하기

아래 링크 클릭 하시면 바로 볼수도 있고요,

오른쪽 상단보면 다운로드도 가능 합니다.

두개 표지가 달라서 일단 둘다 링크 걸어 두었습니다.

링크 ↓↓↓↓↓

drive.google.com/file/d/139vs9qgPylGEwUX0hWgw4e95uvNcYImG/view?usp=sharing

drive.google.com/file/d/1rzIA5CaIYwTNPf2ZHi5mL7oquqUjmm7o/view?usp=sharing

GP-Pro Ex 4.09.100 한글 버전 하는 방법

안녕하세요!!

프로페이스 터치 작화 프로그램이 영어라서 불편 하시죠!!

이번에 소개 할 내용은 한글 버전으로 사용 하는 방법 입니다.

저는 이상하게 프로페이스 터치 작화는 한글이 더 편하더라고요 ㅎㅎ

PLC 소프트웨어는 영어...로 쓰고있습니다...;;;;

Tip - 버전이 바뀌면 한글 버전도 업데이트 하셔서 사용 해야 합니다.

즉, GP-Pro가 4.09.100버전이면,

한글패치 파일도 4.09.100 버젼으로 설치 하셔야 합니다.

한글 버전 사용 방법

우선, 포스팅 맨 하단에 다운로드 링크에 접속하셔서

한글 버전을 다운 받습니다. (사진 클릭 해도 다운 받을수 있습니다.)

1. 실행중인 GP-Pro 종료 합니다.

2. 다운로드가 완료되면, 한글 패치를 실행 시켜줍니다.

3. 실행 시키면 후다닥 화면이 지나갑니다 ㅋㅋㅋ

4. 아래와 같은 창이 뜹니다.

5. 한글 패치 적용은 완료 되었습니다.

6. GP-Pro를 실행 시키면 완료 되었습니다.

7. 혹시 안되 었다면, View - Preferences에 접속하셔서

8. General - Korean 선택 후

   OK 누르시면 GP-Pro EX가 자동 재 시작 됩니다.

다시 영어로도 되고요.

편 하실 언어로 사용 하시면 됩니다. ^^

잡담

GP Pro 한글화는 불법도 아니고, 크랙 같은것도 아니에요!!

정식으로 Pro-face에서 제공 하는 소프트 웨어 임을 알려 드립니다.

그리고 프로페이스는 지금은 Schneider Electric에서 인수되었습니다.

그래서 프로페이스 관련 자료는 슈나이더 홈페이지에 다 있습니다.!!

찾아보면 우리가 원하는게 다 있습니다. ㅋㅋㅋㅋ

Download

다운로드 홈페이지 링크 입니다.

https://www.se.com/kr/ko/faqs/FA405621/

프로페이스 Pro-face Ex Update

안녕하세요.

업데이트에 앞서 버전을 너무 최신 버전으로 설치 안하셔도 큰 문제가 없는점 말씀 드립니다.

그 이유는 프로페이스는 상위 버전으로 작화해서 HMI에 불어 넣었다면

다른 사람의 소프트 웨어가 하위 버전일 경우에

아래 와 같은 몇가지 문제가 생깁니다. 제 경험을 적어 두었습니다.

1. 하위 버전으로 수정 이 불가능 합니다.

2. HMI에서 다운 받은 파일이 열리지 않을 가능성 있습니다.

3. 하위 버전으로는 HMI에 불어 넣기가 안될수도 있습니다.

Pro Ex Update 하는법

업데이트 순서

GP-Pro Ex를 실행시킨 후

Help - Confirm Update of GP-Pro EX(U) 클릭합니다.

누르면 아래와 같이 Pro-face Online Update 창이 나옵니다.

저는 GP-Pro Ex ver.4.09.120이 아니네요 ㅎㅎ

최신 버전으로 업데이트를 해야겠습니다.

네모 체크 박스에 체크를 하고 Next를 눌러서

업데이트를 다운 로드합니다.

시간은 9분 걸린다고 표시되네요.

다운로드가 진행되면서 아래와 같이

설치할 때처럼 화면이 나타납니다.

GP-Pro EX를 눌러 업데이트를 진행합니다.

필수!! 실행 중인 터치 파일은 종료를 해주셔야 합니다.

몇 번 클릭하면 설치 안된 파일을 설치하겠냐고 나오는데요.

모두 예 해서 설치하시면 됩니다.

중간중간 한 번씩 컴퓨터 재부팅할 거냐고 물어보는데요.

저는 아니오 눌러도 문제없더라고요. ㅎㅎㅎ

여기 이후로부터는 그냥 설치할 때랑 똑같습니다.

이렇게 하면 업데이트가 완료되었습니다.

또 Finish 누르면 컴퓨터 재 부팅하라고 나오는데요

저는 아니오 눌렀습니다.

마지막으로

누르면 업데이트는 완료가 됩니다.

참고 링크

1. GP-Pro Ex 4.0에서 4.09.100 최신 업데이트가 안될 때 해결 방법

https://www.se.com/kr/ko/faqs/FA371518/

즉 , 4.0 버전에서 바로 4.09.100으로 바로 할 수 있는 게 아니고요.

4.0에서 최대 4.6.300 버전으로 업데이트

4.07에서는 최대 4.07.300 버전으로

4.08에서는 최대 4.08.200 버전으로

4.09에서는 4.09.100으로 또는 4.09.200으로 가능하다는 말입니다.

2. 업데이트 파일을 직접 다운로드하실 경우

gp-pro ex 4.09 download

https://www.proface.com/en/download/update/gpproex/v409

맨 아래 하단에 주황색으로 Soft_EX409120.exe 클릭하시면 돼요!

GP-Pro Ex (Pro-face) 다운로드

안녕하세요!

PLC와 함께 꼭 있어야하는게 바로 HMI 이죠!!

저는 미쓰비시 PLC와 프로페이스 터치스크린 배우고 있습니다.

그래서 오늘은 프로페이스 터치 작화 다운로드 하는 방법을 알려드리겠습니다.

우선 프로페이스 홈페이지에 접속 합니다.

바로 아래 링크 걸어 두었습니다.

여기,

https://www.proface.com/ko/product/soft/gpproex/download

아래GP-PRO EX 체험판 클릭 합니다.

클릭 하면 아래와 같은 화면이 나타 납니다.

체험판이고, 라이센스가 없어도 소프트웨어를 사용 할 수있습니다.

라이센스(S/N)은 제가 알려드릴 수는 없고.. 구글링...

그리고 세부사항 같은거 읽어 보시구요.

스크롤을 내려서 화면 맨 아래로 갑니다.

여기에서 Disc 1번만 다운 로드드 하시면 됩니다.

필요에 의해 더 많은 기능을 사용 하려면

Disc2번도 다운 받으시면 됩니다.

Disc1번만 다운 받는 이유는

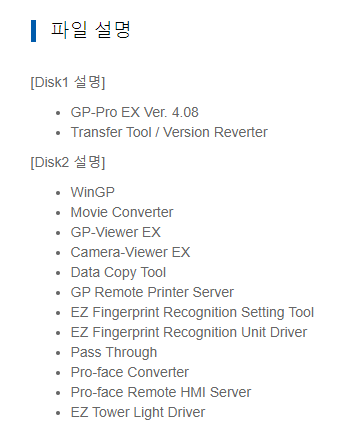

다운 받는 사이트 중간에 보면 아래 내용이 있습니다.

Disc1에 설치 프로그램이 있고, 전송 툴 같은게 있으므로

저것만 다운받아서 설치 해도 됩니다.

Disc2는 기타 여러가지 기능들이 있는데요

저는 사실 잘 모르겠습니다..ㅋㅋㅋㅋㅋ

1번만 설치해도 사용함에 불편 함은 없습니다.

혹시나 하면 다운받아 놓으셔도 됩니다.

설치 하기

다운 로드가 완료 되었으면,

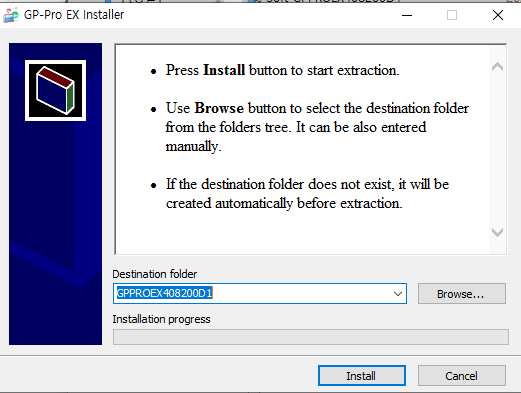

Soft_GPPROEX408200D1 이름과 같은 Disk1번 파일을 실행 시킵니다.

Install 누르면 진행됩니다.

그리고 진짜 설치 화면나옵니다.

Application에서 GP-Pro EX 클릭 합니다.

클릭하면 이제 설치가 시작 됩니다.

Next 누르고 동의 누르고 하시면 이제 시리얼 번호 기입 하라고 합니다.

그냥 공부 하고, 실제로 현장에서 사용 하지 않으시면

Do not use Serial Numner 클릭 하시면

다음 화면으로 넘어 갑니다.

나는 S/N 있다, 하시면 시리얼 번호를 적고 Next를 누르시면 됩니다.

유저 이름과, 회사 이름 적고 인스톨 눌르시면 됩니다.

본격 적으로 설치가 진행 되는 되는데요.

설치 시 아래와 같이 드라이버 기타 등등

추가적인 설치도 모두 설치 하시면 됩니다.

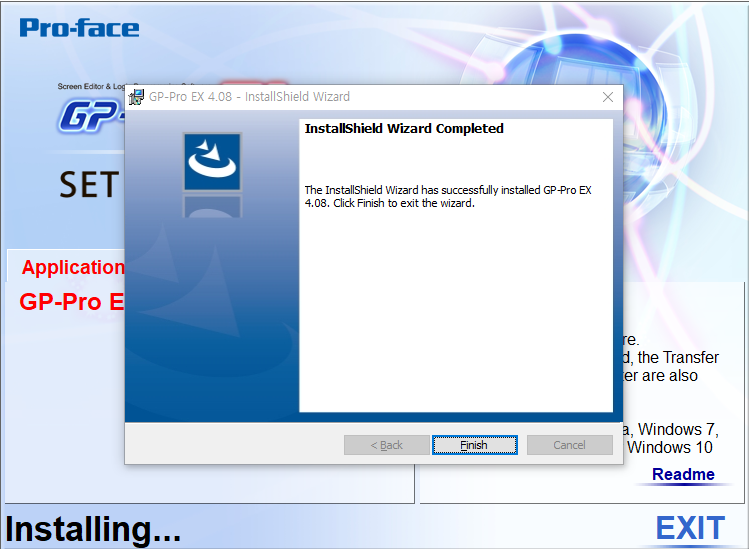

모두 설치를 하시면 이렇게 창이 뜹니다.

완료 입니다.

설치가 완료 되면 컴퓨터 재부팅 하시겠습니까? 하고 물어보는데요.

안해도 별 문제는 없네요.

프로페이스 다운로드 사이트 바로가기

공식 홈페이지에서 다운 받으시면 됩니다.

체험판으로 이용 하셔도 되고, SN 구하셔서 적용 시키면 영구적으로 사용 가능 합니다.

https://www.proface.com/ko/product/soft/gpproex/download

서보 위치결정 카드 에러 처리

오늘은 서보 에러 처리 방법에 대해서 말씀 드리고자 합니다.

제가 경험한것, 생각 하는것 위주로 작성 하기 때문에

다소 서툴더라도 양해 바랍니다.
저도 배우면서 작성 하는거에요!!

미쓰비시 PLC 서보에서 에러는 크게 2가지로 분류 됩니다.

첫째, 서보 축카드(위치결정카드) 알람이 있고요.

둘째, 서보 엠프 알람이 있습니다.

서보모터는 둘 중 하나라도 알람이 있으면 동작 하지 않죠.

저는 축카드는 QD77MS으로 엠프는 MR-J4-B 기준으로

알람 보는 방법과 찾는 방법을 알려드리고자 합니다.

또한, 해결 솔루션은 메뉴얼에 잘 나와 있습니다.

저 같은 경우에는 에러 상황때에는 주로 Gx Works2 모니터링으로 PLC알람을 먼저 알람을 체크 합니다.

거의 대부분 축카드 알람이 뜨기 때문에 서보 버퍼메모리에서 알람코드를 받아와서

알람을 확인하고 상황에 맞는 대처를 합니다.

Gx Works2 Simple Motion Setting Tool 활용

Gx Works2에서
Simple Motion Setting Tool에 접속 합니다.

그리고 축카드 정보를 읽어 옵니다.

왼쪽 프로젝트에서 Axis Monitor에서 둘중 하나를 클릭 하면

아래와 같은 화면이 나오면서 모니링이 가능 합니다.

저는 현재 새창에서 하는거라서 모니터링이 되지 않습니다..

파란색으로 줄 그어져 있는 곳에 에러 번호가 뜨게 됩니다.(에러 상황일 경우)

여기서 편리한점은 에러 번호가 떠있는데요.
그 번호를 클릭 하면 에러 이유와 솔루션이 나옵니다.

그치만 영어 입니다.ㅠㅠ 그래서 저는 결국 메뉴얼과 함께 매칭 시켜야 합니다. 영어 잘하시면 뭐..

메뉴얼에는 각 번호에 대한 알람이 다 한들로 나와 있어

미쓰비시에 문의 했지만 아직은 지원이 안된다고 합니다.

QD77MS 메뉴얼에서 "807 페이지" 또는 "16.5 에러 일람" 입니다.

위와 같은 방법으로 에러코드를 보고 메뉴얼과 매칭 시켜서 해결 하는 방법이 있습니다.

버퍼 메모리 영역 활용

QD77MS2,4 에러 코드는 버퍼메모리 영역은 G806번 입니다.

이런식으로 하면 0번 슬롯에 꼽혀 있는 축카드에 Error Code를 받아 와 터치에 모니터링이 가능 합니다.

QD77MS16 에러 코드의 버퍼 메모리 영역은 G2406번 입니다.

PLC 프로그램으로 사전에 D영역으로 Error Code를 옮겨두어

터치 스크린에서 Error Code를 모니터링 한다면 바로 메뉴얼에서 번호만 찾아보면 되겠죠?!!

요즘은 터치 스크린 화면에 조작 버튼을 작화 하면서

그냥 메뉴얼에 있는 알람 번호를 전부다 넣어 놓더라고요!!!

그래서 서보 에러 처리가 더 수월해 졌습니다.

아래 관련 자료 링크에 서보 알람이 생길 경우 필요한 문서는 링크해 두었습니다.

감사 합니다.

관련 자료 링크

1. 서보 QD77MS 축 카드 메뉴얼

https://ihluck77.tistory.com/22

2. 서보 엠프 MR-J4 트러블 슈팅 메뉴얼

https://ihluck77.tistory.com/24

3. QD77MS 버퍼메모리 영역

https://ihluck77.tistory.com/42

미쓰비시 서보앰프 초기화 방법

SERVO-AMP-PARAMETER초기화설정 입니다.

왼쪽에 확장 파라메터 변경이라고 써져있는 부분을 에서

먼저 PA.18번을 abcd 변경 후 전원을 On/Off 합니다.

이 행위를 초기화를 하기전 행위라고 생각 하시면 됩니다.

다른말로는 확장파라미터 개방이라고 합니다.

그 다음 각 시리즈 별로 PR.85 또는 PR.182 또는 PH.17번을 알맞는 번호로 변경 합니다.

다시 변경 후 전원을 On/Off 하시면 됩니다.

Download File

위에 파일 다운 로드 입니다.

QD77MS 버퍼 메모리 쉽게 보는 방법

안녕하세요!!

오늘은 심플모션 카드인 QD77MS 시리즈 버퍼 메모리

쉽게 보는 방법에 대해 소개 해드리겠습니다.

우선 Gx Works2 실행해서 새 프로젝트 하나를 만들어 줍니다.

새 파일 생성 합니다.

저는 QCPU에 PLC Type는 Q03UDV를 했고요

나머지는 디폴트로 했습니다.

왼쪽 네비게이션창에서,

Intelligent Function Module 마우스 우클릭 - New Moudle... 클릭

그다음엔

Module Selection - Simple Motion Module 선택 하고

Module Name는 QD77MS16을 선택 합니다.

Specifu start XY address는 0000으로 선택 하고 OK를 누릅니다.

이유는 PLC Base Slot에서

축카드가 CPU다음에 꼽혀 있다고 가정하에 한것이기때문입니다.

이렇게 하면 왼쪽에 0000 : QD77MS16이 생겼습니다.

여기서 Simple Motion Module Setting 를 떠블 클릭 합니다.

클릭 하면 아래와 같은 창이 뜹니다.

Simple Motion Module Setting Tool이라고

새로운 창이 하나 더 나옵니다.

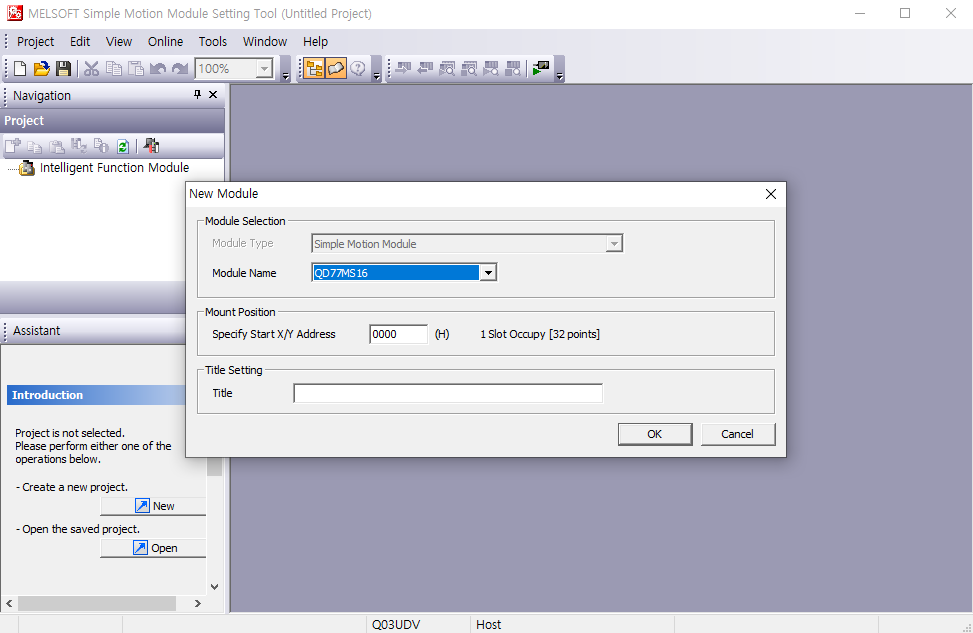

그 다음 Project - New 을 눌러 새파일을 하나 만듭니다.

Module Name은 그대로 QD77MS16으로 설정하고

Specify Start X/Y Address는 0000으로 하고 OK 누릅니다.

그상태에서 상단 Help를 눌러서 Buffer Memory Address List 클릭 합니다.

눈치 빠르신분은 아시겠죠?ㅋㅋㅋ

클릭 하면 엑셀창이 하나 뜹니다.

하단에 다른 시트로 넘어가면 버퍼메모리 영역들을 볼 수 가있습니다.

초기에 Directions시트에 있으고요 그 옆엔 Buffer memory list, IO signal XY 등등이 있습니다.

다른 시트로 가면 아래와 같이 각종 어드레스 번호를 한눈에 볼 수 있습니다.

혹시 모르니 제가 엑셀 파일은 맨 하단에 첨부 해 두었습니다.

서보 모터 제어하는데 도움이 되었스면 좋겠습니다.

관련 링크

1. QD77MS 메뉴얼

https://ihluck77.tistory.com/22

2. MR-J4-B 메뉴얼

https://ihluck77.tistory.com/12

버퍼메모리 리스트 다운 로드

미쓰비시 QCPU 프로그래밍 메뉴얼

미쓰비시 QCPU 프로그래밍 메뉴얼 공통명령어편 입니다.

관련 링크

 바로보기 및 Download 하기

아래 링크 클릭 하시면 바로 볼수도 있고요,

오른쪽 상단보면 다운로드도 가능 합니다.

링크 ↓↓↓↓↓

https://drive.google.com/file/d/1f6DM85GbZtgBIO1V388TkR7OE0nyEZC9/view?usp=sharing
