Gx Works2 팁 대 방출~!! #3

GX Works2 여러가지 유용한 꿀팁!! #3



안녕하세요~! Works2 꿀팁 #3 입니다.



이전 편이 궁금 하시면 아래 클릭 하시면 됩니다. ^^



1회 : 2020/09/16 - [자동화설비/PLC - Melsec Q] - Gx Works2 팁 대 방출~!! #1



2회 : 2020/09/17 - [자동화설비/PLC - Melsec Q] - Gx Works2 팁 대 방출~!! #2



Gx works2 유용한 기능





1. PLC Type 바꾸기



현재 프로젝트의 PLC Tyep 변경 방법 입니다.

지금 오른쪽 하단에 PLC Type는 Q03UDV 입니다.



Type변경은

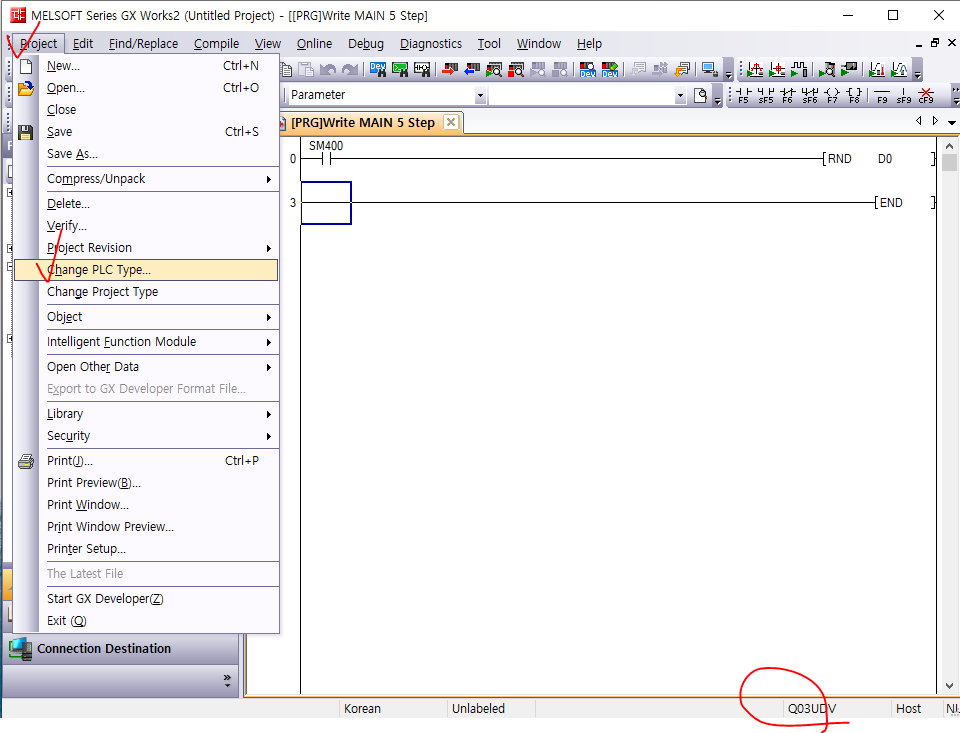

Project -> Change PLC Type 클릭 하시면 됩니다.

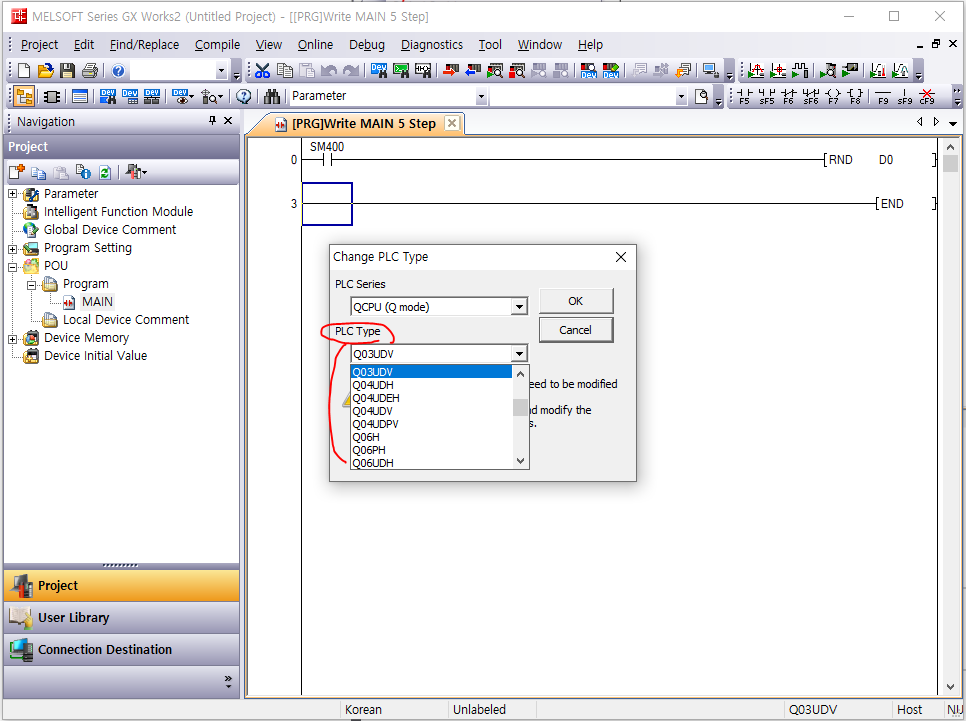

PLC Type



원하는 Type의 PLC를 선택 한다음 OK를 누르시면 변경이 완료 됩니다.

저는 Q06UDV로 바꾸어 보겠습니다.

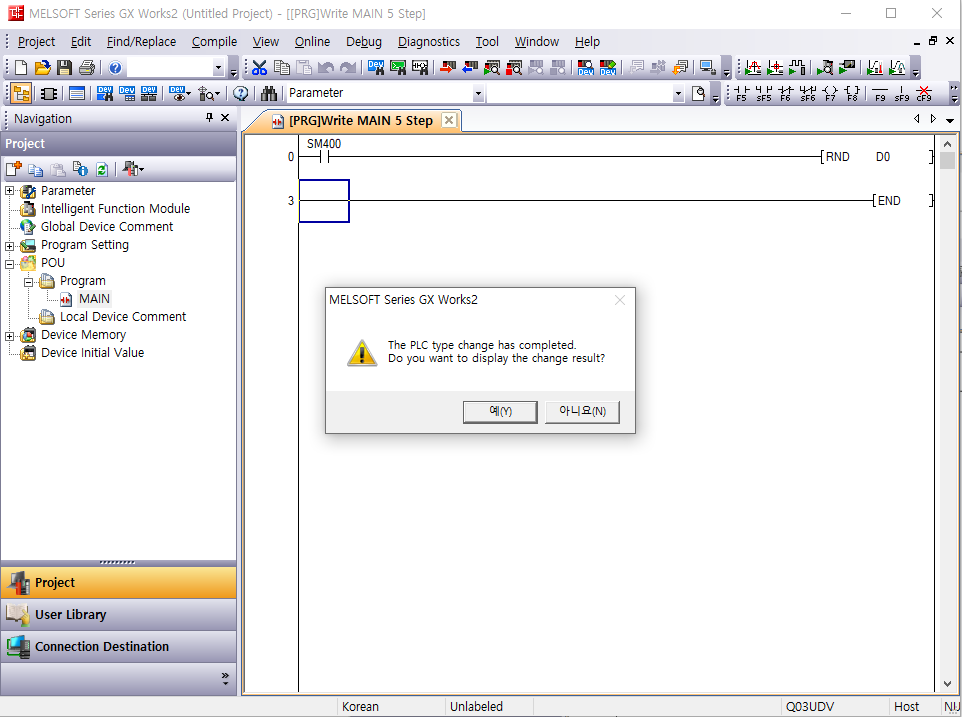

결과보기 예를 누르면

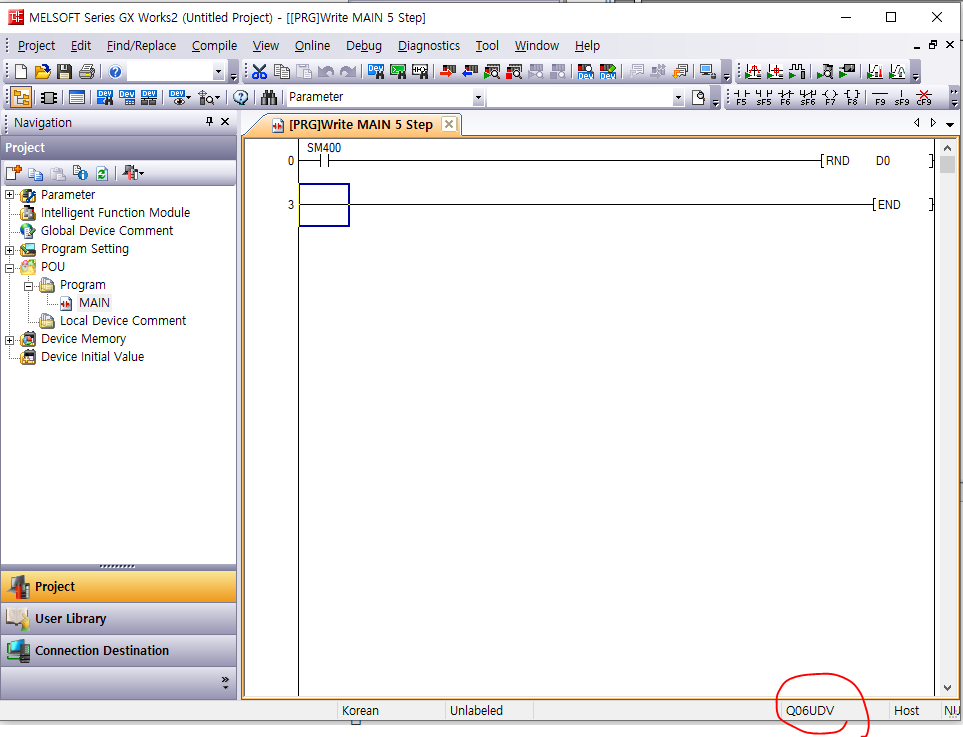

오른쪽 하단에 Q06UDV로 바뀌였습니다.





2. 모니터링 및 Run 상태에서 래더 수정 하기



PLC화면을 모니터링 합니다. 단축키는 F3

Run 상태에서 프로그램 수정은 Shift + F3



3. Program MAIN 옆에 Title 달기



프로그램 이름을 정하실때



이름이 길어지면 MAIN이라는 곳에 글씨를 많이 못 넣게 되어있습니다.



오른쪽에 더 글을 쓰려면 아래와 같이 하시면 됩니다.



오른쪽에 빈공간을 Title 라고 합니다.





우선 네비게이션에서

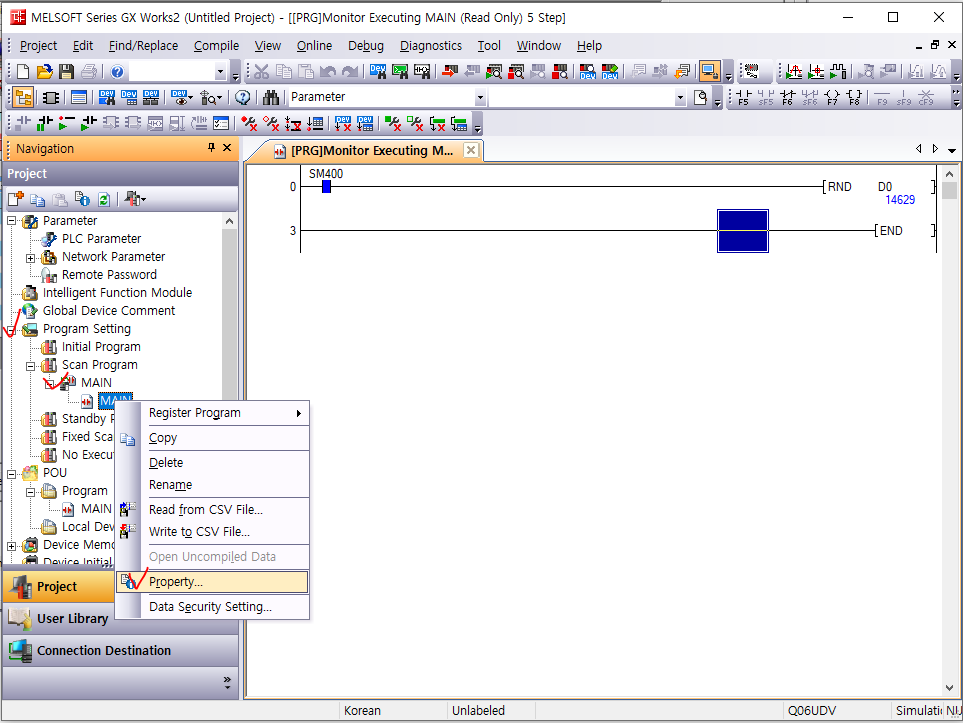

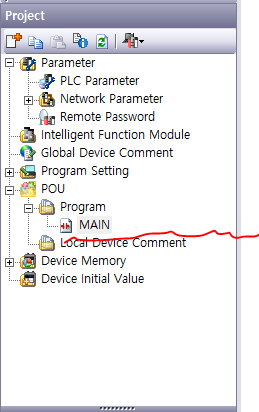

Project -> Program Setting -> MAIN(마우스 우클릭) -> Property 클릭

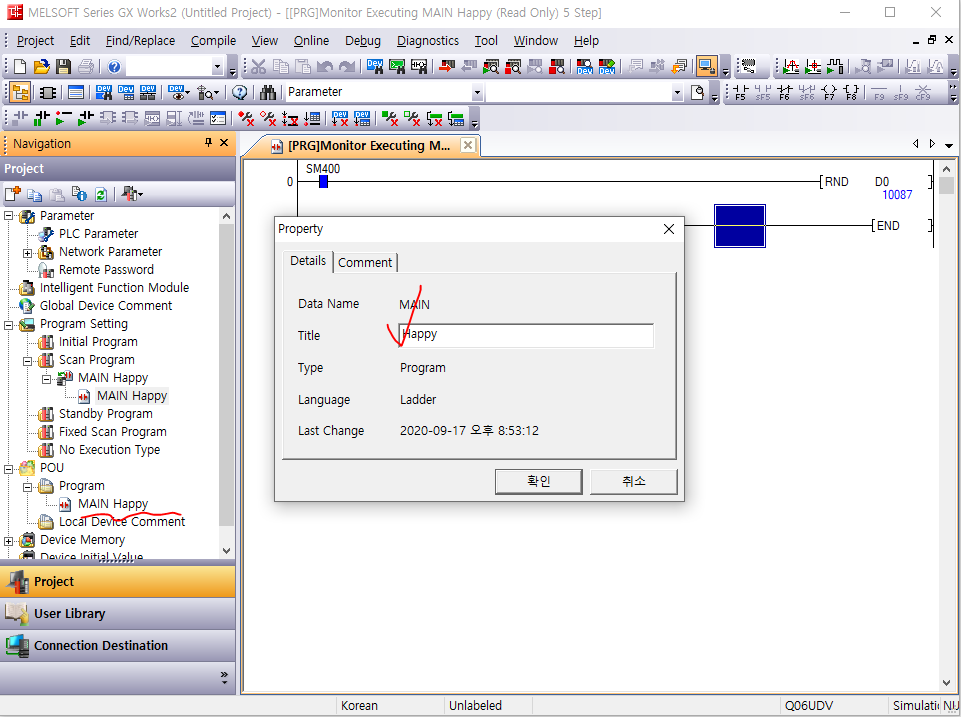

클릭 하면 Properyt라는 창이 뜹니다.

아래에 Happy라고 보이시죠?! 저기에 입력하면

왼쪽에도 Happy라고 표시가 됩니다.

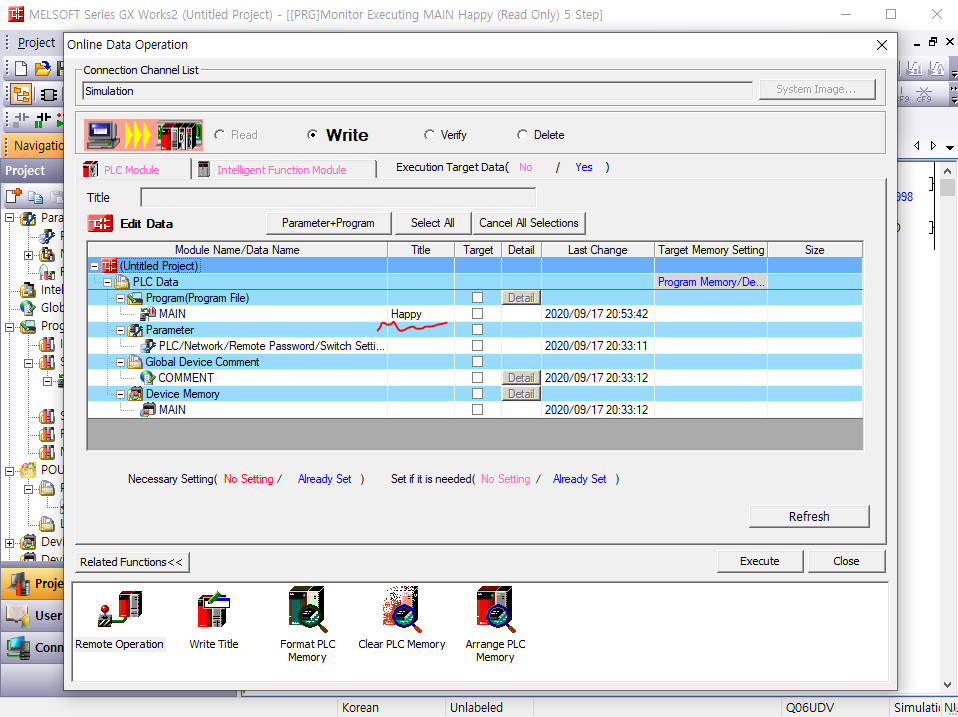

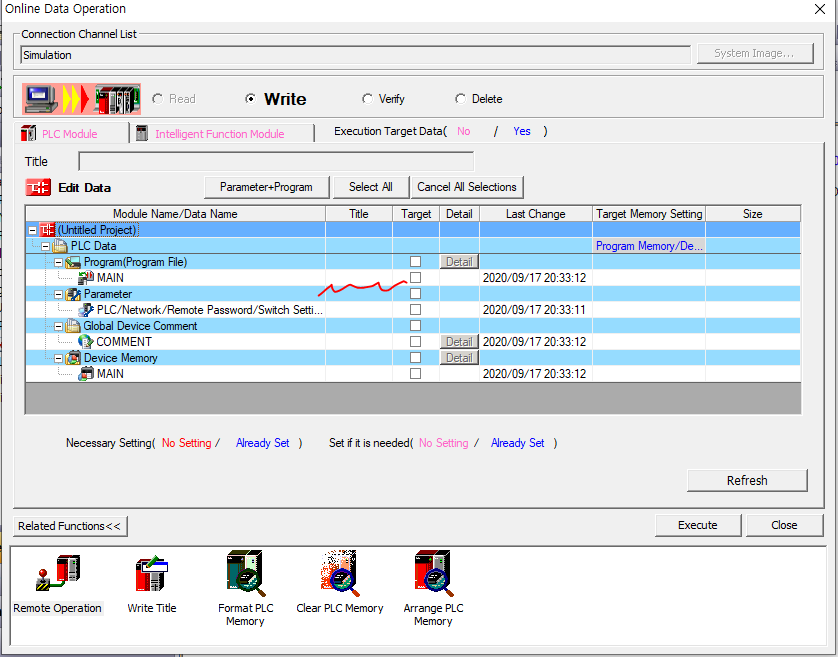

Title를 입력 하신뒤 프로그램을 한번 불어 넣으셔야 합니다.



그러면 이제 계속 쭈욱~



프로그램을 넣거나 뺄때에도 항상 따라 다니는 이름이 됩니다.







4.데이터 영역 Bit로 사용 하기 및 코멘트 입력



데이터 영역 D100을 비트로 사용 하려고 하면



D100.0으로 해서 접점으로 사용 하시면 됩니다.

D100.1 이런 식으로 쓰시면 됩니다.



D100.0 ~ D100.F 까지 16비트를 각각의 비트로 사용 가능 합니다.

또한, 16개의 비트 별로 각각 코멘트로 설정이 가능 합니다.

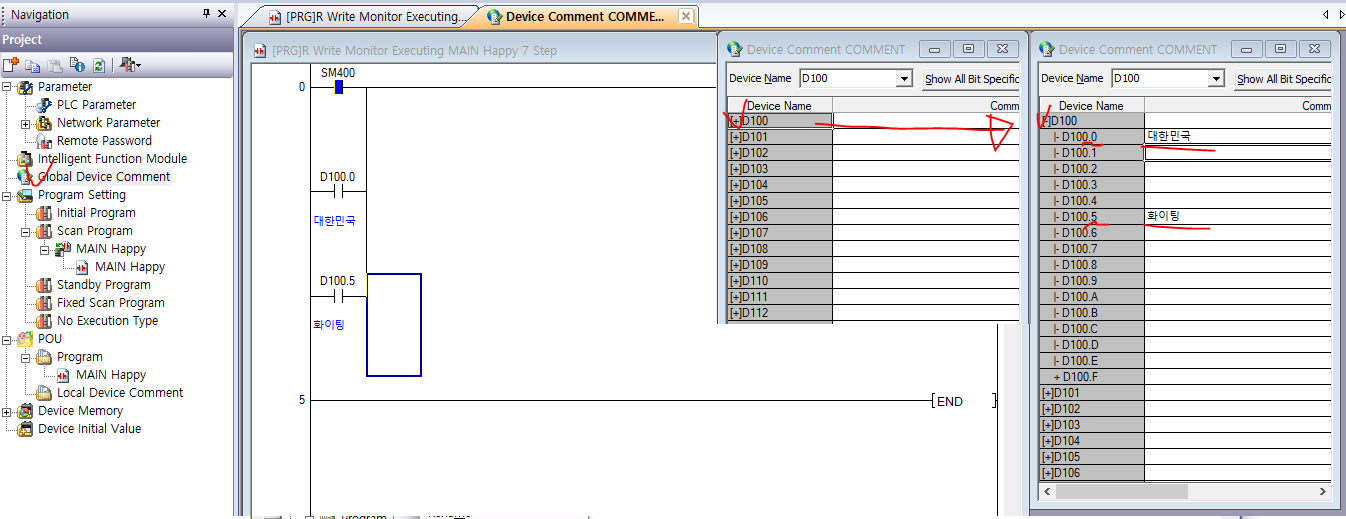

코멘트는 Global Device Comment에서 D100을 검색 후

+모양 클릭 하시면 비트별로 쪼개져서 코멘트를 설정 하게 됩니다.







5. 데이터 영역 비트 코멘트 불어 넣기



데이터 영역에 비트 단위로 코멘트를 입력 후

PLC에 통상적으로 코멘트 불어 넣으면

나중에 다운 받는 사람이 코멘트를 다운 받아도 받아지지 않습니다.



비트 단위로 코멘트를 사용 했다면 다음과 같이

코멘트를 불어 넣으셔야 합니다.

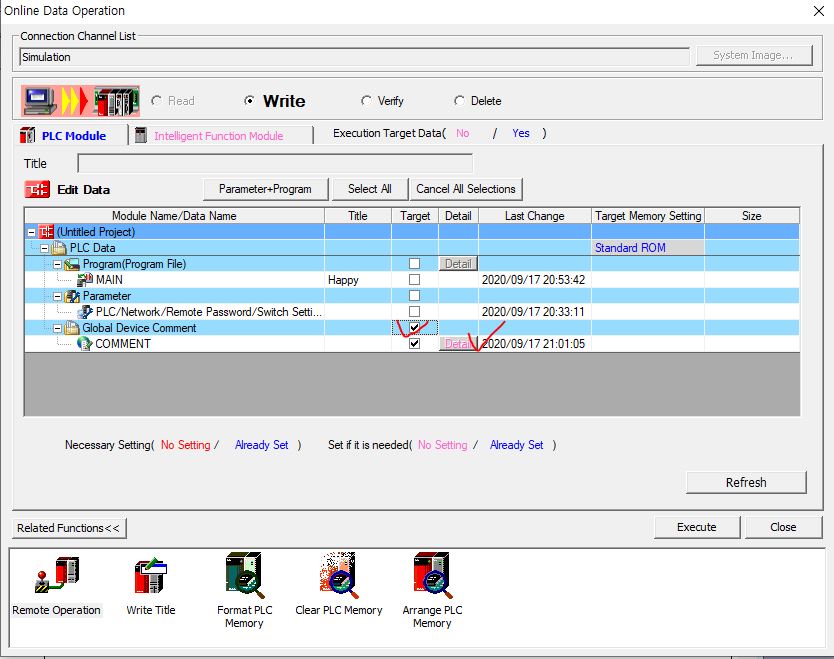

코멘트 타겟을 체크 하시고

바로 옆 Detail 클릭 합니다.





Detail을 클릭 하시면

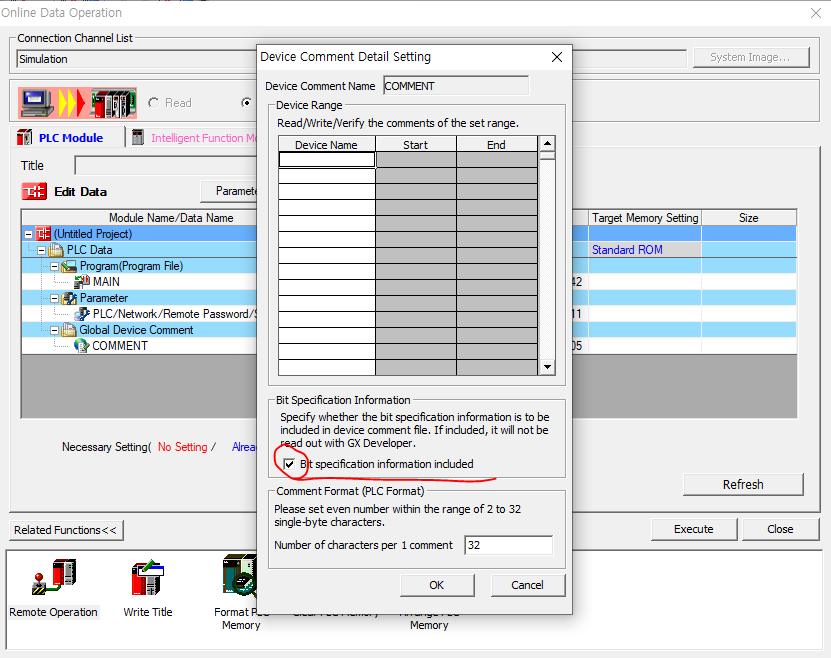

아래와 같이 Device Comment Detail Setting 창이 뜹니다.

그럼 아래 체크 박스 클릭 하시고 OK 누르시면 됩니다.



.



클릭 후 나머지는 이전과 같이 PLC에 불어 넣으시면 됩니다.





코멘트 저장 완료



4탄에서 계속 됩니다.



제가 알고 있는게 바닥이 날때까지



저의 노하우들은 계속 되어집니다. ㅋㅋ





 참고

모든 정보는

Gx Works2 오퍼레이팅 메뉴얼에 있습니다. ^^



https://ihluck77.tistory.com/10

Gx Works2 오퍼레이팅 메뉴얼
