Gx Works2 팁 대 방출~!! #2

GX Works2 여러가지 유용한 꿀팁!! #2



안녕하세요~!!



오늘은 지난번에 이어 Gx Works2에서

유용한 기능 계속 해서 소개 하려고 합니다.



Gx Works2 팁

이번에도 편리한 기능을 많이 알려드리겠습니다!!



1. 래더 화면 크기 조절 방법



프로그램 하시다가 보면 래더 사이즈가

어쩔땐 고정되있기도하고, 자동으로 움직이기도 하죠?!



바로 Zoom 기능 때문 입니다.

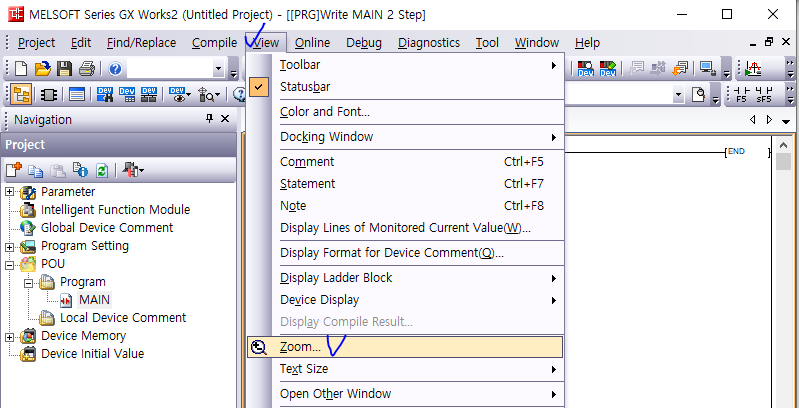

단축키는 Alt -> V -> Z 입니다.





Zoom을 클릭 하시면

아래와 같은 창이 나옵니다.

저는 Auto로 두고 합니다.

이게 자동으로 크기를 맞춰 주어서 편리 합니다.



예전에 Gx Developer에서 많은 분들이

75% 또는 100%에 맞춰서 사용하셧죠..ㅋㅋㅋ



지금은 이제 Auto로 두면 편리하게 이용 할 수 있습니다.







2. Gx Works2 코멘트 보는 방법



프로그램을 작성하면 이제 코멘트를 봐야하는데요.



코멘트를 보는 가장 쉬운 방법은 Ctrl + F5번 입니다.



또 다른 방법은 Alt -> V -> M 입니다.



코멘트안보이게 하는 버튼도 동일 합니다.



한번 누르면 보이고, 또다시 누르면 안보이게 합니다.





이번에는 모든 코멘트를 전부 보고 싶다 하시면

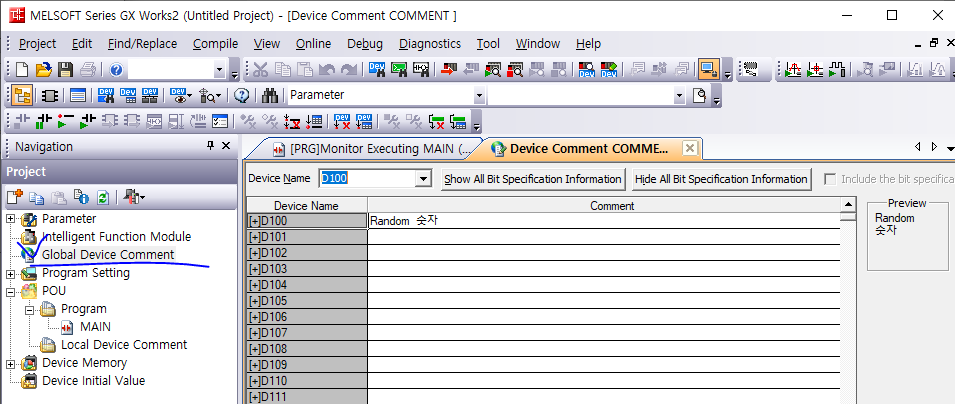

왼쪽 Navigation에서 Global Device Comment 떠블 클릭



Global Device Comment



나는 D100번이 실제로 사용 하고 있는지 확인하고 싶고,

그와 동시에 코멘트까지 보고 싶다 하시면

Ctrl + D 또는 Alt -> F -> I



Coil에 *표시가 있으면 사용중이라는 뜻 이구요.

(1)은 코일이 1개 있다는 뜻입니다.



나는 단축기 외우기 귀찮아 하시는 분은

래더창에서

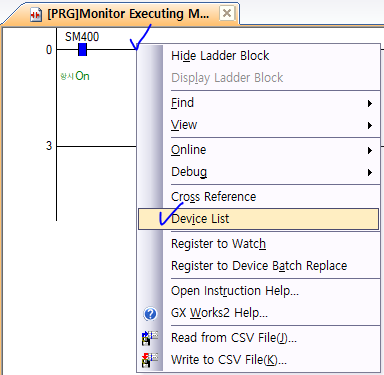

마우스 오른쪽 클릭 후 Device List 클릭







3. 원하는 Address 찾기

D100을 만들어서 썻는데 어디에 있는지 모르겠다.



단축기는 Ctrl + F 이거는 누구나 아는 것이죠?





Find Device에 원하는 접점이나 코일을 입력 하시면 됩니다.



여기서 찾아 지지 않으면 사용 안하는 접점 또는 코일입니다.



혹시 모르니 Device List에서 블록 단위로



사용이 안되었는지 한번더 확인 하시면 됩니다.



4. 코멘트 찾기



가끔 사용했던 접점, 코일, 데이터 영역은 생각이 안나고

코멘트만 생각 나는 경우가 있으시죠?!!

코멘트만 찾는 기능도 있습니다. ㅋㅋㅋㅋ

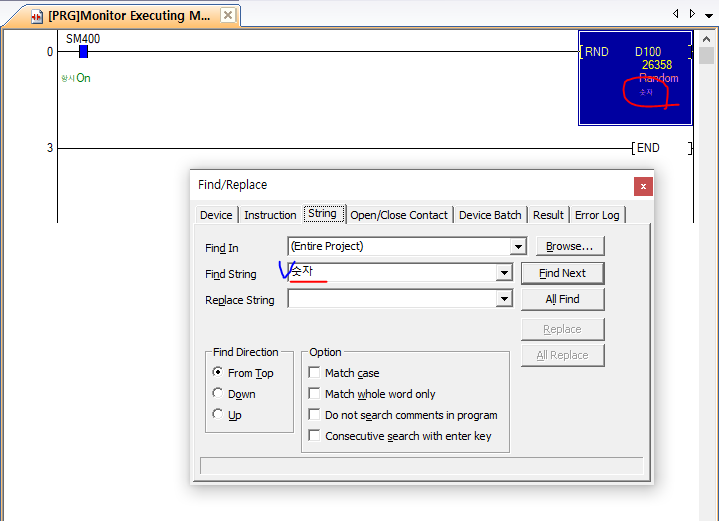

우선 Ctrl + F 눌러서 Find/Replace에서 String 항목에 들어갑니다.



코멘트 찾기

그리고 Find String 에 코멘트를 적으시면 찾아 집니다. ㅋㅋㅋ

저는 생각 보다 많이 사용 하고 있는 기능 입니다.



문자 찾기

숫자라는 문자열을 검색 하면 오른쪽 상단 처럼 찾아 집니다.



단축키는 alt + F + F 입니다.





5. 래더 화면 코멘트 색상 변경



코멘트 글씨 색갈 변경방법 입니다.

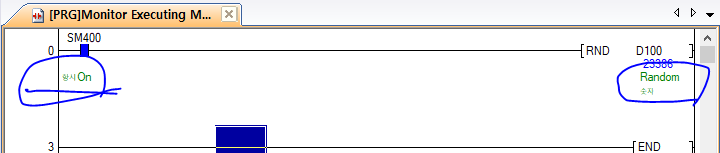

고참 선배님들 보시면 코멘트가 항상 녹색이더라고요..

ㅋㅋㅋ



그치만 항상 녹색만 보고 있기 지루하시죠?ㅋㅋㅋㅋ

저는 파란색으로 바꿔 보겠습니다.

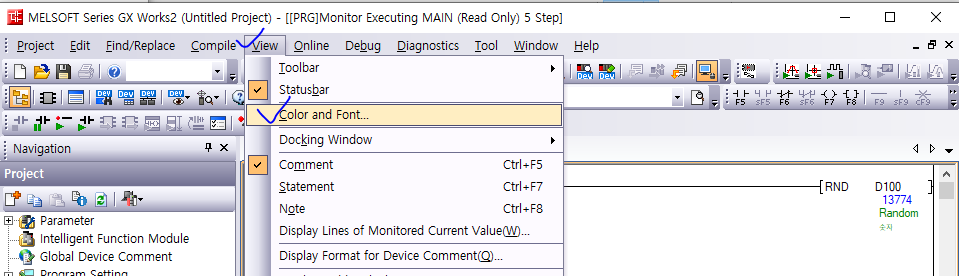

우선 View -> Color and Font 클릭 합니다.

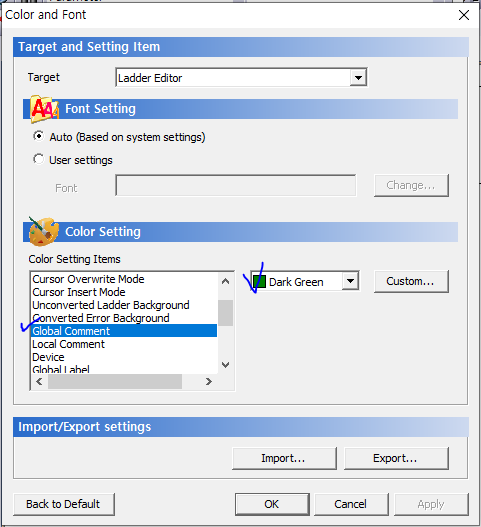

아래와 같은 Color and Font 창이 뜹니다.



Color Setting Items에서 중간 정도에 Global Comment 클릭하면



오른쪽에 Dark Green 으로 되어있습니다.



이게 그 문제의 코멘트 색상입니다. 바로 파란색으로 바꿔 줍시다.





Color and Font

파란색 파랑 파랑

Blue로 선택 후 Apply 누르시면 됩니다.

쨘~!!!

다른 항목들의 색상도 바꿀수 있으니

차근차근 보시면서 바꿔 보세요!







3탄도 이어 집니다. ㅋㅋㅋ

글 처음 쓸때에는 뭘 쓰지 했는데..



막상 쓰기 시작 하면서 하나 하나 소개 해드릴려니

내용이 자꾸 길어지네요..



다음에는 GX Works2 꿀팁#3 로 찾아 오겠습니다. ^^



참고

모든 정보는

Gx Works2 오퍼레이팅 메뉴얼에 있습니다. ^^
