Gx Works2 CPU 에러 해결 하는 방법



PLC CPU Error 해결 방법



안녕하세요.



PLC CPU 에러 해결 방법입니다.



아래 사진은 에러 상황 입니다.

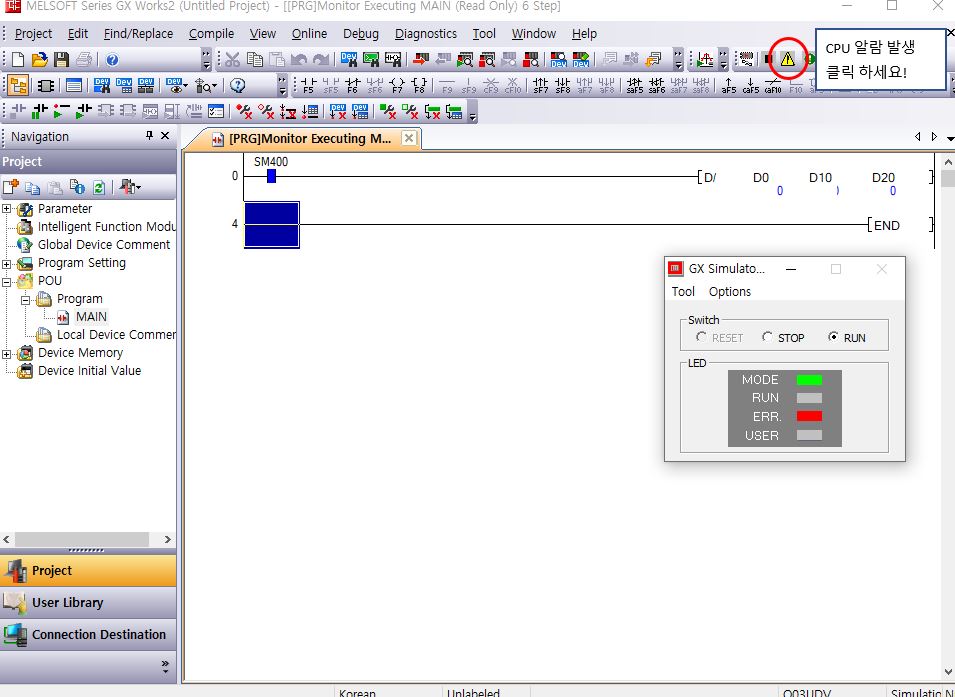

CPU 에러 상황





오른쪽 상단에 빨간 동그라미 클릭 하시면
아래와 같은 화면이 나타 납니다.

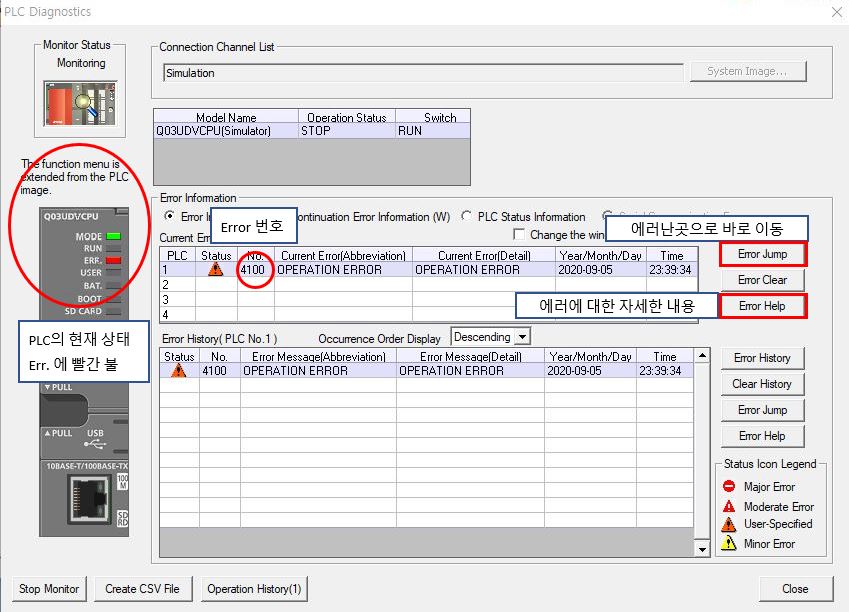

PLC Diagnostics 화면



사진속에 설명을 추가 하였습니다.

중요한건 아래 3가지만 기억 하시면 됩니다.



1. Error Help에 대한 설명 입니다.



Error Help를 누르면 아래 캡쳐 화면과 같이

에러에 대한 자세한 내용과 해결 방법이 나옵니다.

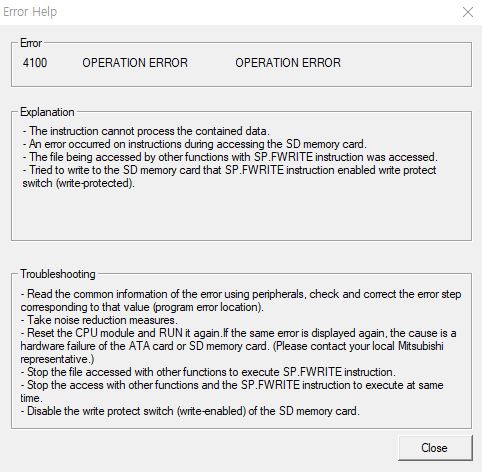

Error Help



영어로 나오는게 단점 이네요.. 한글판은 한글로 나옵니다.









2. Error Jump에 대한 설명입니다.



우선 Error Jump 를 누르면 에러에 대한 화면으로 이동 되고

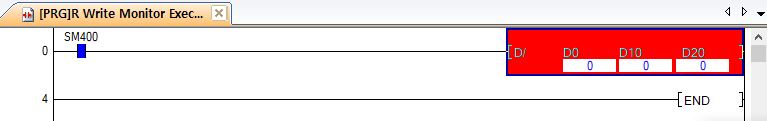

에러 포인트, Error Jump



빨간색으로 표시가 됩니다. 이 부분이 잘몬된 부분 입니다.



더블워드로 D0에서D10을 나눠서 D20에 저장 하라고 했는데



현재 D0에는 0값이, D10에도0값이 있어 생긴 에러입니다.



쉽게 말해서 0으로는 나눌수 없는데



나누라고 해서 CPU Error가 생긴 것 입니다.



위에 문제 해결은

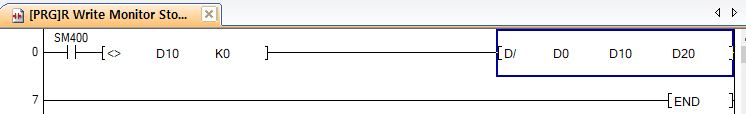

0이 아닐때만 실행



이렇게 D10이 0이 아닐때만 계산식을 수행 해라 하고 앞에 조건을 추가 해주면 됩니다.









3. Error 번호에 대한 설명입니다.



1번과, 2번으로도 해결이 안되면 메뉴얼을 찾아보면 쉽게 해결 가능 합니다.

메뉴얼은 맨 아래 하단에 첨부하였습니다.



메뉴얼 들어가서 컨트롤+F 하신뒤 에러번호 4100번을 검색 하시면

해결 방법이 나와 있습니다.

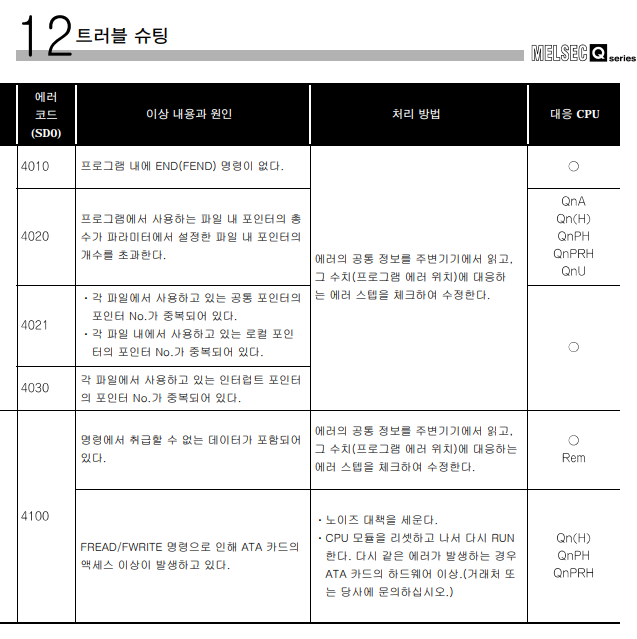

4100 검색



에러 코드 4100에서

이상 내용과 원인 - 명령에서 취급 할 수 없는 데이터가 포함 되어 있다.

즉, CPU에서는 나누기에서 0으로 나누는 수식을 Error 설정 해두었기 때문에 발생한겁니다.

처리 방법으로는 역시, 스텝을 체크 하고 수정 하라고 하네요 ㅎㅎㅎ



이런식으로 에러를 찾아가면서 해결 하면 PLC CPU에러는 해결 하 실수 있습니다.







참고 자료



Error 해결 시 참고 자료

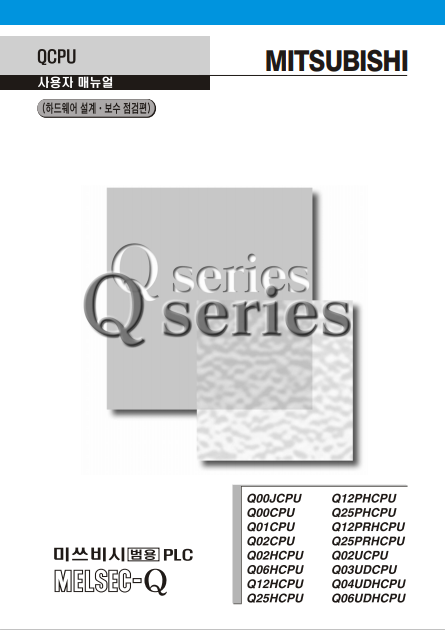

QCPU사용자 메뉴얼, 하드웨어 설계, 보수 점검편







바로 보기 및 Download 하기



아래 링크 클릭 하시면 바로 볼수도 있고요,



오른쪽 상단보면 다운로드도 가능 합니다.



링크 ↓↓↓↓↓

drive.google.com/file/d/1alWkYkOXQWWgvnAfwWsocvijQDadqCuK/view?usp=sharing

QCPU-H-kor.pdf
